Amazon Virtual Private Cloud (VPC) 介紹
此篇單純是我自己學習 AWS VPC 的筆記，主要是為了熟悉 AWS 的 VPC，了解 VPC 包含哪些元件，以及如何建立 VPC、設定 VPC 等等。
武功秘笈
文章主要參考：AWS CSA Associate 學習筆記 - VPC(Virtual Private Cloud) Part 1，這篇文章寫得很詳細，當然，我會加上一些自己的理解跟測試範例，如果有興趣的話，可以去看看原文。
什麼是 VPC？
VPC 的全名是 Virtual Private Cloud，可以在 AWS 雲端內配置邏輯上隔離的虛擬網路。透過建立自己的 VPC，可以完全控制網路環境，包括定義 IP 位址範圍、子網路、路由表和連接選項的能力。
每個 AWS 帳號包含每個 AWS 區域的預設 VPC。預設 VPC 有先設置好一些設定，方便我們可以快速啟動資源的便捷選項。但是預設 VPC 沒辦法符合長期的網路需求，這時候就需要自己建立 VPC。
建立額外的 VPC 還有很多優勢，例如：可以按照部門或業務隔離工作負載，可以設定更多的安全性控制 (Network ACL & Security Group)，可以設定更多詳細的網路設定。
還可以幫 VPC 建立 VPN 連線，將地端網路與 AWS VPC 連接起來，變成一個 Hybrid Cloud 架構。
VPC 架構 什麼是 Amazon VPC
從圖片來看，可以知道：
- VPC 會在 Region 層級底下，每個 Region 可以有多個 VPC。
- VPC 是跨 Availability Zone (AZ) 的，可以在不同的 AZ 建立 Subnet。
- VPC 會透過 Internet Gateway (IGW) 連接到 Internet。
VPC 元件
從上面可以簡單知道 VPC 架構，那我們來詳細看一下每個組成的元件是什麼，先看細圖：

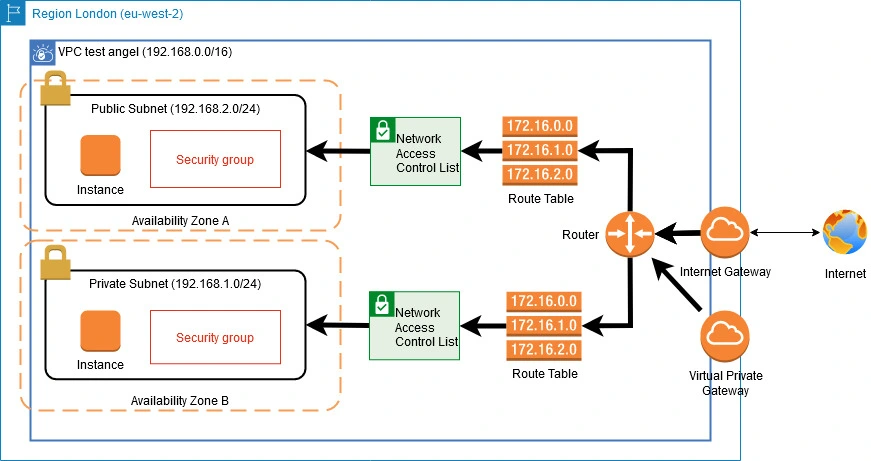

VPC Data Flow Virtual Private Cloud
我們從最大的元件開始看：
Region & VPC
上方淺藍色外框就代表 Region，每個 Region 可以有多個 VPC，範例的 Region 是 eu-west-2。
深藍色外框就代表 VPC，VPC 是在 Region 層級底下。
Internet Gateway (IGW) & Virtual Private Gateway (VGW)
要存取 VPC 的方式有兩種，一種是透過 IGW 可以從 Internet 存取 VPC，另一種是透過 VGW 可以從地端網路存取 VPC。
不管從 IGW 或 VGW 存取 VPC，都會先到 Route，Route 會根據 traffic 的來源跟目的地，決定要套用哪個 Route Table Rule。
接著 Route Table 會根據 Rule 決定 traffic 要往哪個方向走，並導向到不同的 Network ACL 來進行流量的控制。
Internet Gateway (IGW)
(比較會用到，另外拉出來說)
Internet Gateway (IGW) 有自動水平擴展，以及 HA (High Availability) 的特性，會由 AWS 負責管理，我們不需要特別設定。
沒有對外的頻寬限制。
每個 default VPC 都會有一個 Internet Gateway (IGW)。
Route Table
Route Table 是用來指引網路流量要怎麼走，以及去哪裡。Route Table 會有目的地 IP 以及下一站要去哪。
預設情況下，VPC 內部的 traffic 可以在不同的 subnet 之間自由流動，依靠的就是 local route。
local route 是預設存在，且無法修改的。
VPC 中可以設定多組的 Route Table，但每個 Subnet 只能指定一組 Route Table，且已經與 Subnet 關聯的 Route Table 不能刪除。
Network ACL (NACL)
Network ACL 是網路進到 VPC 的第一道防禦，可以把它想成是一個子網級別的防火牆，用於控制進入和出去子網的流量。
Network ACL 是 stateless，這意味著進入和出去的流量都必須明確允許。如果允許進入流量 (inbound traffic)，出去的流量 (outbound traffic) 必須單獨設定規則允許。
Security Group (SG)
是網路進入的第二道防禦，是虛擬防火牆，用於控制 EC2 實例的進入和出去流量。
但是比較不一樣的是 Security Group 是 stateful，這意味著如果允許進入流量 (inbound traffic)，相應的出去回應流量 (outbound response traffic) 也自動被允許，反之亦然。
就算移除 Allow Outbound Traffic 規則，一樣還是會通
Subnet (Public & Private)
Subnet 是 VPC 的子網路，可以在不同的 Availability Zone (AZ) 建立 Subnet。
Subnet 又分成 Public Subnet 跟 Private Subnet，Public Subnet 可以連到 Internet，Private Subnet 則不能。
但如果 Private Subnet 需要連到 Internet (例如 EC2 更新套件版本等)，則需要透過 NAT Gateway 來達成 (只有單向，沒辦法讓外部網路連進來)。
Subnet 跟 Subnet 之間要溝通，則需要透過 Route Table 來指引路線。
VPC IP 範圍
目前 AWS 支援的 IP 範圍是根據 RFC 1918 標準。以下是可用的私有 IP 範圍：
- 10.0.0.0 - 10.255.255.255（10.0.0.0/8，總共 16,777,216 個 IP 地址）
- 172.16.0.0 - 172.31.255.255（172.16.0.0/12，總共 1,048,576 個 IP 地址）
- 192.168.0.0 - 192.168.255.255（192.168.0.0/16，總共 65,536 個 IP 地址）
一個 VPC 最多可以使用 5 個 Ipv4 CIDR 設定，但一般只會設定一個
Default VPC
每個 AWS 帳號都會有一個 Default VPC，這個 VPC 是 AWS 預設給你的，裡面已經設定好一些設定，方便你可以快速啟動資源。
在 Default VPC 中，會在每個 Availability Zone (AZ) 建立好 Subnet。
每個 Subnet 都會有一組可以連到 internet 的 Route Table，所以每個 Subnet 都預設具備連網的功能
每個 Subnet 都會有一個 Internet Gateway 存在以及連接，因此 Default VPC 所有 Subnet 都屬於 Public Subnet。
VPC Peering
當不同的 VPC 想要連接時，可以透過 VPC Peering 來連接，VPC Peering 是一種私有的連接，可以在兩個 VPC 之間傳輸流量，使用 Private IP 將兩個 VPC 連接起來。
不同的 VPC 的 CIDR 不能重疊，否則無法建立 VPC Peering。
VPC Peering 不限制同一個帳號，可以跟其他帳號的 VPC 連接。
也可以跨 Region，這種稱為 Inter-Region VPC Peering
Peering 屬於一對一的連接，如果要連接多個 VPC，則需要建立多個 Peering。例如：A 與 B Peering，B 與 C Peering，A 與 C 之間是無法直接溝通。
可以設定整個 VPC 進行 Peering，也可以設定特定 Subnet 進行 Peering。
需要額外設定 Route Table，才可以兩個 VPC 之間可以溝通。
詳細可以看：What is VPC peering? 什麼是 VPC 對等互連？
VPC 懶人包
如果對於上面比較詳細的說明有點複雜，這邊我總結一下 VPC 的重點：
以網路的角度出發
下面都先用 EC2 來當作 Subnet 底下的後端服務：
- Private Subnet 沒辦法對外連網，外面也連不進來。
- 同一個 Subnet 裡面的 EC2 可以互相溝通，不需要透過其他的元件。
- 不同的 Subnet 要溝通時，則需要透過 Route Table 元件。
- Route Table 功用就是去指引網路流量要怎麼走，以及去哪裡。會有目的地 IP 以及下一站要去哪。會經過 Local 中繼站。
- Public Subnet 讓裡面的 EC2 可以連到 Internet，一樣需要 Route Table 去指引路線，目的地是 Internet，下一站則需要到 Internet Gateway (IGW)。
- Internet Gateway (IGW) 會放在 VPC 層級上面，是 Public Subnet 對外連線的重要元件。
- 如果要讓 Private Subnet 能夠連 Internet，Route Table 下一站則需要到 NAT Gateway。
- NAT Gateway 是設定在 Public Subnet 上面，透過它才能讓 Private Subnet 連到 Internet。整個流程如下：
Private Subnet > Route Table > NAT Gateway > Internet Gateway (IGW) > Internet，這個流程是單向的，外面的網路還是連不進來 Private Subnet。
以安全性的角度出發
- 外部連線想要進來 Subnet 時，會需要先經過 Network Access Control List (NACL)。
- Network Access Control List (NACL) 是隸屬於 Subnet 層級，NACL 會規範，什麼請求可以進來，什麼請求可以出去 Subnet。
- 進入到 Subnet 後，要在到 EC2 時，會在經過一層保護名為 Security groups (SG)。
- Security groups (SG) 是給 EC2 instance 用的，類似防火牆規範。
Network Access Control List (NACL) 跟 Security groups (SG) 差異
| 差異 | NACL | SG |
|---|---|---|
| 說明 | 是一個子網級別的防火牆，用於控制進入和出去子網的流量。 | 是虛擬防火牆，用於控制 EC2 實例的進入和出去流量。 |
| 狀態 | stateless，這意味著進入和出去的流量都必須明確允許。如果允許進入流量，出去的流量必須單獨設定規則允許。 | stateful，這意味著如果允許進入流量（inbound traffic），相應的出去回應流量（outbound response traffic）也自動被允許，反之亦然。 |
最後如果懶得看文字，建議大家可以去看這部影片：AWS 專家教你：打造高效 VPC 網絡（包含 Subnet、IGW、NAT 等） ，6 分鐘的影片，可以快速了解 VPC 的重點。
