用 EFK 收集容器日誌 (HAProxy、Redis Sentinel、Docker-compose)

發布於 2022-04-22 · 最後更新於 2025-07-06

前情提要：本篇是用 HAProxy 對 Redis 做負載平衡 (Redis Sentinel、Docker-compose) 以及 Redis 哨兵模式 (Sentinel) 搭配 Docker-compose 實作的後續文章，主要會優化原本的程式碼，並使用 EFK 來收集 LOG！

什麼是 EFK ?

隨著現在各種程式系統複雜度越來越高，特別是現在都往雲上開始作部署，當我們想要查看 log 的時候，不可能一個一個去登入各節點去查看 log，不僅效率低，也會有安全性的問題，所以不可能讓工程師直接去訪問每一個節點。

而且現在大規模的系統基本上都採用叢集的部署方式，意味著對每個 service，會啟動多個完全一樣的 POD 對外提供服務，每個 container 都會產生自己的 log，從產生 log 來看，你根本不知道是由哪個 POD 產生的，這樣對查看分佈式的日誌更加困難。

所以在雲時代，需要一個收集並分析 log 的解決方案。首先需要將分佈在各個角落的 log 統一收集到一個集中的地方，方便查看。收集之後，還可以進行各種統計以及分析，甚至用流行的大數據或機器學習的方法來進行分析。

所以誕生了 ELK 或是 EFK 的解決方式：

ELK 是由 Elasticsearch、Logstash、Kibana 所組成， EFK 是由 Elasticsearch、(Filebeats or Fluentd)、Kibana 所組成，兩者的差異在中間使用的開源程式，我會分別介紹一下每一個程式主要的用途：

Elasticsearch：它是一個集中儲存 log 的地方，更重要的是它是一個全文檢索以及分析的引擎，它能讓用戶以近乎實時的方式來查看、分析海量的數據。
Logstash、Filebeats、Fluentd：它們主要是收集分佈在各處的 log 並進行處理(Filebeats 僅收集)。
Kibana：它是為 Elasticsearch 開發的前端 GUI，可以讓用戶很方便的以圖形化進行查詢 Elasticsearch 中儲存的數據，同時也提供各式各樣的模組可以使用。

Logstash、Filebeats、Fluentd 關係：

Filebeats 是一個輕量級收集本地 log 數據的方案，它僅能收集本地的 log，不能對 log 做處理，所以 Filebeats 通常會將 log 送到 Logstash 做進一步的處理。

那為什麼不直接使用 Logstash 來收集收集並處理 log 呢？

因為 Logstash 會消耗許多的記憶體，所以才會先透過 Filebeats 收集資料再傳給 Logstash 做處理。

另外 Filebeats、Logstash、Elasticsearch 和 Kibana 都是屬於同一家公司的開源項目：https://www.elastic.co/guide/

而 Fluentd 則是另一家公司的開源項目：https://docs.fluentd.org/

那我們在這邊就使用 Fluentd 來做我們的 EFK 示範：

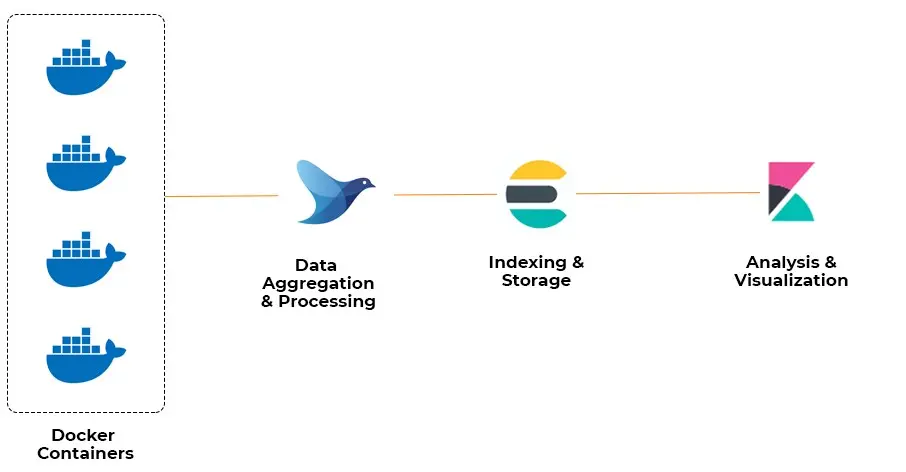

EFK 示意圖 EFK Stack: Elasticsearch, Fluentd and Kibana on Docker

上面這張圖代表我們會有很多 Docker 容器的 log (也就是之前的 redis 以及其他 nginx 等的容器)，會先透過 Fluentd 收集並處理各容器的 log 在傳送到 Elasticsearch 集中儲存，再使用 Kibana 圖形化介面來查詢或檢索儲在 Elasticsearch 的 log。

實作

那接下來會使用 Docker-compose 實作 EFK 的 LOG 分析，範例程式連結點我 😘

版本資訊

macOS：11.6
Docker：Docker version 20.10.12, build e91ed57
Nginx：1.20
PHP：7.4-fpm
Redis：6.2.6
HAProxy：HAProxy version 2.5.5-384c5c5 2022/03/14 - https://haproxy.org/
Elasticsearch：8.1.3
Fluentd：v1.14
Kibana：8.1.3

檔案結構

.
├── docker-volume
│   ├── fluentd
│   │   └── fluent.conf
│   ├── haproxy
│   │   └── haproxy.cfg
│   ├── nginx
│   │   └── nginx.conf
│   ├── php
│   │   ├── info.php
│   │   ├── r.php
│   │   └── rw.php
│   └── redis
│       ├── redis.conf
│       ├── redis1
│       ├── redis2
│       └── redis3
├── docker.sh
├── efk
│   └── Docker-compose.yaml
├── fluentd
│   └── Dockerfile
├── haproxy_sentinel
│   ├── Docker-compose.yaml
│   ├── sentinel1
│   │   └── sentinel.conf
│   ├── sentinel2
│   │   └── sentinel.conf
│   └── sentinel3
│       └── sentinel.conf
├── nginx_php_redis
│   └── Docker-compose.yaml
└── php
    └── Dockerfile

這是主要的結構，簡單說明一下：(檔案越來越多了XD，這次把每一個都有分類，所以結構會與之前不太相同)

docker-volume/fluentd/fluent.conf：fluentd 的設定檔。
docker-volume/haproxy/haproxy.cfg：haproxy 的設定檔。
docker-volume/nginx/nginx.conf：nginx 的設定檔。
docker-volume/php/(r.php、rw.php)：測試用檔案。
docker-volume/redis/redis.conf：redis 的設定檔。
docker-volume/redis/(redis1、redis2、redis3)：放 redis 的資料。
docker.sh：是我另外多寫的腳本，可以查看相對應的角色。
efk/Docker-compose.yaml：會放置要產生的 elasticsearch、kibana、fluentd 的容器設定檔。
fluentd/Dockerfile：因為 fluentd 需要另外安裝 fluent-plugin-elasticsearch 才能使用，所以用 Dockerfile 另外寫 fluent 的映像檔。
haproxy_sentinel/Docker-compose.yaml：會放置要產生的 haproxy、sentinel1、sentinel2、sentinel3 的容器設定檔。
haproxy_sentinel/(sentinel1、sentinel2、sentinel3)/.conf：哨兵的設定檔。
nginx_php_redis/Docker-compose.yaml：會放置要產生的 nginx、php、redis1、redis2、redis3 的容器設定檔。
php/Dokcerfile：因為在 php 要使用 redis 需要多安裝一些設定，所以用 Dockerfile 另外寫 PHP 的映像檔。

那我們就依照安裝的設定開始說明：(這邊只說明與上一篇不同地方，重複的就請大家回去看之前的文章)

docker-volume/fluentd/fluent.conf

<source>
  @type forward
  bind 0.0.0.0
  port 24224
</source>

<match *.**>
  @type copy

  <store>
    @type elasticsearch
    host elasticsearch
    port 9200
    logstash_format true
    logstash_prefix fluentd
    logstash_dateformat %Y%m%d
    include_tag_key true
    type_name access_log
    tag_key @log_name
    flush_interval 1s
  </store>

  <store>
    @type stdout
  </store>
</match>

這是 fluent 的設定檔，可以在這邊做自訂的設定，例如 host、port、預設日期、tag_key 等等。

fluentd/Dockerfile

FROM fluent/fluentd:v1.14
USER root
RUN ["gem", "install", "fluent-plugin-elasticsearch"]

因為我們需要先安裝 fluent-plugin-elasticsearch 才可以讓 fluentd 來使用 elasticsearch，所以多寫一個 Dockerfile 來設定。

efk/Docker-compose.yaml

version: '3.8'

services:
  elasticsearch:
    image: elasticsearch:8.1.3
    container_name: elasticsearch
    environment:
      - discovery.type=single-node
      - xpack.security.enabled=false # elasticsearch 8.x版本後會自動開啟SSL
    networks:
      efk_network:
        ipv4_address: 172.20.0.3
    ports:
      - 9200:9200

  kibana:
    image: kibana:8.1.3
    container_name: kibana
    environment:
      - ELASTICSEARCH_HOSTS=http://elasticsearch:9200
    # - I18N_LOCALE=zh-CN
    networks:
      efk_network:
        ipv4_address: 172.20.0.4
    ports:
      - 5601:5601
    depends_on:
      - elasticsearch

  fluentd:
    build: ../fluentd
    container_name: fluentd
    volumes:
      - ../docker-volume/fluentd:/fluentd/etc
    depends_on:
      - elasticsearch
    ports:
      - "24224:24224"
      - "24224:24224/udp"
    networks:
      efk_network:
        ipv4_address: 172.20.0.5

networks:
  efk_network:
    driver: bridge
    name: efk_network
    ipam:
      config:
        - subnet: 172.20.0.0/16
          gateway: 172.20.0.1

這邊是設定 EFK 三個容器的檔案，比較特別的是 elasticsearch 在 8.x 版本後會自動開啟 SSL 連線，所以沒有使用的或是在測試中的要先把它關掉，不然會連不上！，kibana 它支援 I18N 多語系，但目前沒有繁體中文，所以想要看中文的可以切成 zh-CH 的簡體中文來使用，其他就是基本的設定 Posts 以及我們全部設定好 IP，在後續測試會比較方便～

nginx_php_redis/Docker-compose.yaml

version: "3.8"

services:
  nginx:
    image: nginx
    container_name: nginx
    networks:
      efk_network:
    ports:
      - 8080:80
    volumes:
      - ../docker-volume/nginx/:/etc/nginx/conf.d/
    environment:
      - TZ=Asia/Taipei
    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.20.0.5:24224
        tag: nginx

  php:
    build: ../php
    container_name: php
    networks:
      efk_network:
    expose:
      - 9000
    volumes:
      - ../docker-volume/php/:/var/www/html
    environment:
      - TZ=Asia/Taipei
    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.20.0.5:24224
        tag: php

  redis1:
    image: redis
    container_name: redis1
    command: redis-server /usr/local/etc/redis/redis.conf --appendonly yes
    volumes:
      - ../docker-volume/redis/redis1/:/data
      - ../docker-volume/redis/:/usr/local/etc/redis/
    environment:
      - TZ=Asia/Taipei
    networks:
      efk_network:
        ipv4_address: 172.20.0.11
    ports:
      - 6379:6379
    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.20.0.5:24224
        tag: redis1

  redis2:
    image: redis
    container_name: redis2
    command: redis-server /usr/local/etc/redis/redis.conf --slaveof redis1 6379 --appendonly yes
    volumes:
      - ../docker-volume/redis/redis2/:/data
      - ../docker-volume/redis/:/usr/local/etc/redis/
    environment:
      - TZ=Asia/Taipei
    networks:
      efk_network:
        ipv4_address: 172.20.0.12
    ports:
      - 6380:6379
    depends_on:
      - redis1
    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.20.0.5:24224
        tag: redis2

  redis3:
    image: redis
    container_name: redis3
    command: redis-server /usr/local/etc/redis/redis.conf --slaveof redis1 6379 --appendonly yes
    volumes:
      - ../docker-volume/redis/redis3/:/data
      - ../docker-volume/redis/:/usr/local/etc/redis/
    environment:
      - TZ=Asia/Taipei
    networks:
      efk_network:
        ipv4_address: 172.20.0.13
    ports:
      - 6381:6379
    depends_on:
      - redis1
      - redis2
    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.20.0.5:24224
        tag: redis3

networks:
  efk_network:
    external:
      name: efk_network

那這邊基本上都與上一篇一樣，沒有修改特別的地方，只有修改網路名稱以及：

    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.20.0.5:24224
        tag: nginx

我們要把每一個容器的 log 進行收集與處理，所以我們使用 logging 然後 driver 選擇 fluentd，並且要設定 fluentd 的 IP 位置以及每一個容器可設定不同的 tag 方便我們查詢。

haproxy_sentinel/Docker-compose.yaml

version: '3.8'

services:
  haproxy:
    image: haproxy
    container_name: haproxy
    volumes:
      - ../docker-volume/haproxy/:/usr/local/etc/haproxy
    environment:
      - TZ=Asia/Taipei
    networks:
      efk_network:
        ipv4_address: 172.20.0.20
    ports:
      - 16379:6379
      - 8404:8404
    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.20.0.5:24224
        tag: haproxy

  sentinel1:
    image: redis
    container_name: redis-sentinel-1
    networks:
      efk_network:
    ports:
      - 26379:26379
    command: redis-server /usr/local/etc/redis/sentinel.conf --sentinel
    volumes:
      - ./sentinel1:/usr/local/etc/redis/
    environment:
      - TZ=Asia/Taipei
    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.20.0.5:24224
        tag: sentinel1

  sentinel2:
    image: redis
    container_name: redis-sentinel-2
    networks:
      efk_network:
    ports:
      - 26380:26379
    command: redis-server /usr/local/etc/redis/sentinel.conf --sentinel
    volumes:
      - ./sentinel2:/usr/local/etc/redis/
    environment:
      - TZ=Asia/Taipei
    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.20.0.5:24224
        tag: sentinel2

  sentinel3:
    image: redis
    container_name: redis-sentinel-3
    networks:
      efk_network:
    ports:
      - 26381:26379
    command: redis-server /usr/local/etc/redis/sentinel.conf --sentinel
    volumes:
      - ./sentinel3:/usr/local/etc/redis/
    environment:
      - TZ=Asia/Taipei
    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.20.0.5:24224
        tag: sentinel3

networks:
  efk_network:
    external:
      name: efk_network
